Pour expliquer le rôle d’un levier, commencez par repérer trois éléments distincts : le point d’appui, l’effort et la charge. Ce tutoriel vous guide dans une observation simple, puis vous aide à interpréter ce qui change lorsque le point d’appui se déplace, sans tirer de conclusion au‑delà du montage.
Pour expliquer le rôle d’un levier, repérez d’abord les trois éléments qui interviennent : la barre qui peut tourner, son point d’appui, puis les deux forces en jeu. L’effort est la force appliquée pour agir sur le levier ; la charge est la force que cet effort doit déplacer ou équilibrer. Le point d’appui, lui, soutient la barre et lui permet de pivoter.
Avec un kit de mécanique, l’objectif n’est pas seulement de voir qu’une charge monte ou descend. Il s’agit d’observer comment la position du point d’appui et les distances entre les points d’application influencent l’effort nécessaire, tout en gardant le reste du montage aussi constant que possible.

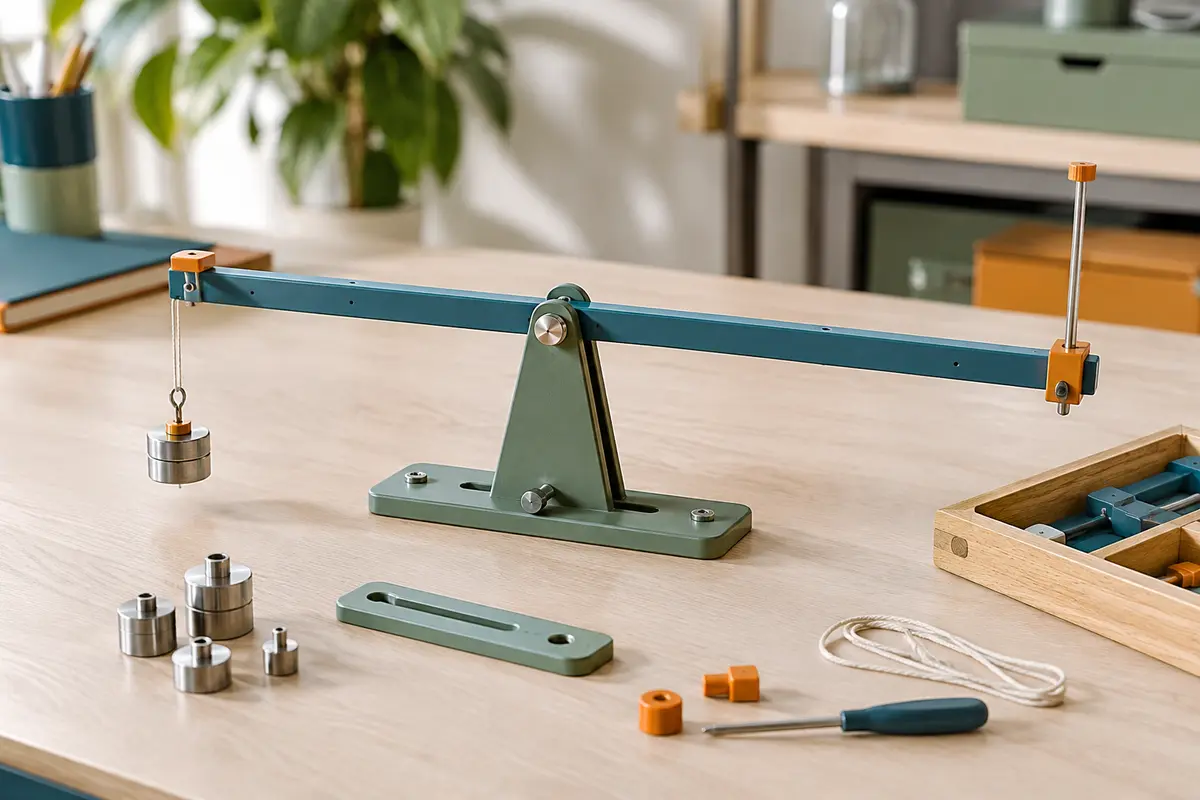

Un levier est une pièce rigide qui tourne autour d’un appui. Sur un modèle pédagogique, il peut s’agir d’une barre posée sur un support, avec une charge placée d’un côté et un endroit où l’on pousse ou tire de l’autre. Avant toute manipulation, décrivez séparément ces éléments. Cette étape évite de nommer « effort » tout ce qui bouge ou « charge » tout ce qui est fixé.
| Notion | Ce qu’elle désigne | Comment la repérer sur le modèle |
|---|---|---|
| Point d’appui | Le point ou la zone autour de laquelle la barre pivote. | Repérez le support, l’axe ou le pivot en contact avec la barre. |
| Effort | La force appliquée pour faire tourner la barre ou équilibrer la charge. | Identifiez l’endroit où la main, un crochet ou un mécanisme agit sur la barre. |
| Charge | La force résistante que l’effort doit déplacer ou maintenir en équilibre. | Repérez l’objet suspendu, posé ou retenu, ainsi que le point où son action s’exerce. |
Le point d’appui d’un levier n’est donc ni l’effort ni la charge. Il peut se trouver entre ces deux éléments, mais la disposition dépend du modèle. L’effort et la charge sont des forces, tandis que le point d’appui décrit le lieu de rotation et de soutien. Sur certains kits, la charge est représentée par une masse ou un petit panier ; sur d’autres, elle correspond à une pièce qui résiste au mouvement.
Pour bien employer les mots, décrivez aussi ce que vous observez. Par exemple : « Je pousse ici, la barre tourne autour du support et la charge se soulève. » Cette phrase distingue le point d’application de l’effort, le pivot et l’objet déplacé. Elle est plus précise que « je pousse sur la charge » si votre main agit en réalité à l’autre extrémité de la barre.
Avant de commencer, installez le modèle sur une surface stable et consultez les consignes propres au kit. Vérifiez comment la barre se fixe, où la charge doit être placée et si le support peut être déplacé. N’ajoutez pas d’objets non prévus par le fabricant : ils pourraient modifier l’équilibre, abîmer le montage ou rendre les observations difficiles à comparer.
Ces distances se mesurent le long de la barre dans le montage habituel où les forces sont verticales et la barre à peu près horizontale. Plus généralement, c’est la distance perpendiculaire entre le pivot et la ligne d’action de la force qui compte. Pour une première observation, il suffit souvent de conserver une barre horizontale et des forces appliquées dans la même direction, afin de ne pas compliquer la comparaison.
Si vous souhaitez vérifier que les termes sont bien compris, demandez à un autre observateur de désigner chaque élément sans toucher au modèle. Il peut montrer l’appui, puis le point où l’effort agit, puis le point où la charge agit. Ce petit contrôle révèle souvent les confusions avant qu’elles n’influencent l’interprétation.
Commencez par le montage tel que le prévoit la notice. Placez la charge à l’endroit prévu et observez la barre sans exercer d’effort. Est‑elle inclinée ? Reste‑t‑elle à peu près horizontale ? La charge est‑elle immobile ? Notez ces faits sans les expliquer tout de suite. Ils constituent votre état de départ.
Appliquez ensuite l’effort au point prévu, doucement et dans une direction constante. Ne cherchez pas à faire aller la barre le plus vite possible. Observez plutôt le sens de rotation, le mouvement de la charge et la sensation de résistance. Si le kit comprend un système de mesure, utilisez‑le uniquement de la façon indiquée dans sa notice. Sans instrument, une comparaison qualitative reste utile : un effort paraît plus grand ou plus petit, mais cette impression ne remplace pas une mesure chiffrée.
Répétez la même action, en prenant soin de garder les mêmes conditions. Si vous poussez une fois près de l’appui et une autre fois à l’extrémité, vous ne testez pas deux fois la même disposition. Notez précisément le point où vous agissez, la position de la charge et le point d’appui. Ce sont ces repères qui permettront de relier l’observation au fonctionnement du levier.
Un tableau de notes peut rester très simple :
Ne concluez pas à partir d’un seul essai. Une barre peut se déplacer parce qu’elle était déjà déséquilibrée, parce qu’elle frotte contre le support ou parce que la main n’a pas poussé exactement au même endroit. Refaire une observation dans des conditions similaires aide à distinguer une tendance répétée d’un effet accidentel.
La comparaison la plus instructive consiste à déplacer le point d’appui tout en gardant, autant que le kit le permet, la même charge, le même point d’application de l’effort et la même direction de poussée. Avant de modifier le montage, observez la première disposition. Ensuite, déplacez l’appui vers la charge et refaites l’essai. Si le support est mobile, assurez-vous qu’il reste bien sous la barre et que celle‑ci peut pivoter librement.
Dans une configuration simple, avec la barre proche de l’horizontale et des forces appliquées verticalement, un appui plus proche de la charge raccourcit le bras de levier du côté de la charge et allonge celui du côté de l’effort. À charge identique, il faut alors généralement moins d’effort pour produire un effet de rotation comparable. C’est une relation entre les distances à l’appui et les forces, pas une règle isolée valable dans toutes les manipulations.
La relation idéale peut se représenter ainsi : effort × distance entre l’appui et l’effort = charge × distance entre l’appui et la charge, lorsque le levier est en équilibre et que les conditions sont celles d’un modèle simple. Cette écriture aide à comprendre pourquoi un effort appliqué plus loin du pivot peut équilibrer une charge située plus près. Elle ne signifie pas que le levier crée de l’énergie : en échange d’un effort moindre, le point d’application de l’effort doit généralement parcourir une plus grande distance pour obtenir une rotation comparable.
Si vous déplacez l’appui vers le point où vous poussez, le bras de levier de l’effort raccourcit et celui de la charge s’allonge. Dans les mêmes conditions idéales, équilibrer la charge peut alors demander un effort plus important. Le résultat observé sur un petit modèle peut toutefois être nuancé par le frottement, le poids de la barre, le jeu entre les pièces ou la précision du montage.
Pour une comparaison valable, ne changez qu’un facteur à la fois. Si vous déplacez en même temps l’appui, la charge et le point où vous poussez, vous ne pourrez pas attribuer la différence à un élément précis. Si le kit ne permet pas de conserver un point d’effort fixe après déplacement de l’appui, notez cette limite : le test reste intéressant, mais il compare alors plusieurs changements simultanés.
Après chaque essai, distinguez ce que vous avez constaté de l’explication que vous en proposez. « La charge s’est soulevée lorsque j’ai poussé » est une observation. « J’ai eu besoin de moins d’effort parce que le bras du côté où je poussais était plus long » est une interprétation, à vérifier en comparant les dispositions. Cette distinction rend le raisonnement plus solide et évite de transformer une impression en loi générale.
L’équilibre est un cas utile pour comparer les effets de rotation. Lorsque la barre reste immobile malgré les forces appliquées, leurs effets de rotation se compensent. Dans un modèle idéal, la force exercée et sa distance à l’appui agissent ensemble. Une petite force appliquée loin du pivot peut donc équilibrer une force plus grande appliquée près du pivot. Si la barre accélère ou bascule, elle n’est pas en équilibre, même si elle semble momentanément immobile pendant une pause.
Le mot « charge » peut aussi désigner l’objet lui‑même dans le langage courant. Pour rester précis, séparez l’objet de la force qu’il exerce sur le levier. Une masse suspendue est l’objet ; son poids contribue à la force résistante que le levier doit soutenir. Selon le montage, la charge peut aussi inclure une résistance due à un frottement ou à une pièce retenue. Décrivez ce que le modèle représente au lieu de supposer que chaque kit utilise le terme de la même façon.
Le principe s’applique à de nombreux objets du quotidien, mais leur analyse demande d’identifier les vrais points de contact et les forces concernées. Un outil peut comporter plusieurs leviers, un ressort ou une articulation supplémentaire. Le modèle de votre kit permet d’isoler une idée ; il ne décrit pas automatiquement tous les détails d’un objet réel. Pour découvrir les autres expériences proposées dans cette discipline, consultez aussi les kits de physique, en gardant en tête que chaque montage illustre un phénomène particulier.
La sécurité fait partie de l’observation. Gardez les doigts à distance des zones de pincement, ne surchargez pas la barre et ne forcez pas un pivot qui bloque. Si une pièce se déboîte ou si le montage paraît instable, arrêtez l’essai et remontez‑le conformément aux instructions du fabricant.
Pour terminer, formulez une conclusion qui reprend les conditions réellement testées. Par exemple : « Avec cette barre, cette charge et ce point où je pousse, rapprocher le point d’appui de la charge a rendu l’équilibre plus facile à obtenir. » Cette phrase est plus informative que « un levier réduit toujours l’effort », car elle ne généralise pas au‑delà du montage observé.
Vous pouvez ensuite refaire l’expérience en déplaçant le point où l’effort agit, si le kit le permet, tout en conservant le même point d’appui et la même charge. Demandez-vous si la distance à l’appui change et si la sensation d’effort évolue dans le sens attendu. Notez aussi les cas où l’observation est difficile : frottement, barre déséquilibrée ou geste irrégulier. Ces limites font partie du compte rendu.
Si vous poursuivez avec une autre expérience de physique, un kit de magnétisme permet d’observer une action à distance, différente de l’action mécanique exercée sur un levier. Il ne s’agit pas d’une variante du même montage : comparer ces phénomènes peut plutôt aider à voir que des forces différentes ne se repèrent ni ne s’expliquent de la même manière.
Observez les forces magnétiques, testez des montages et reliez les notions de physique à des expériences concrètes.
Dix expériences concrètes pour observer les aimants, faire bouger une voiture sans la toucher et fabriquer une boussole.
Le fil conducteur reste simple : repérez le point d’appui, nommez l’endroit où l’effort agit, puis identifiez la charge et comparez les distances. En répétant les essais sans modifier plusieurs paramètres à la fois, vous pouvez observer comment la disposition du levier influence l’équilibre et l’effort dans le modèle étudié.
L’effort est la force que vous appliquez pour faire tourner le levier ou soutenir son équilibre. La charge est la force résistante que cet effort doit déplacer ou maintenir. Ce sont deux rôles différents, même si les deux sont des forces.
Repérez l’axe, le support ou la zone autour de laquelle la barre pivote. Ce point sert de référence pour comparer les distances jusqu’à la charge et jusqu’au point d’application de l’effort. Il ne correspond pas nécessairement au bord de la barre.
Dans un modèle simple, ce déplacement raccourcit la distance entre l’appui et la charge et allonge celle entre l’appui et l’effort. L’effort peut alors être moindre pour équilibrer la même charge, si les autres conditions restent comparables. Le résultat réel dépend aussi du montage et de ses frottements.
Gardez la même charge, le même point d’application de l’effort et la même direction de poussée autant que le modèle le permet. Déplacez seulement le point d’appui, puis notez l’équilibre, le mouvement et l’effort ressenti ou mesuré. Signalez tout paramètre que vous n’avez pas pu maintenir identique.
Non. L’effet dépend de la position de l’appui, de la charge et du point où l’effort est appliqué. Un levier peut diminuer la force requise dans une configuration donnée, mais il faut alors généralement déplacer l’effort sur une plus grande distance.
