Un circuit de kit ne fonctionne pas ? Avant de déplacer des fils ou de changer des pièces, coupez l’alimentation et comparez le montage au schéma fourni. Une vérification méthodique permet souvent de trouver une connexion oubliée ou un composant mal orienté.
Pour repérer une erreur de branchement dans un circuit construit avec un kit, commencez par couper l’alimentation, puis comparez chaque liaison au schéma fourni. Vérifiez ensuite les contacts, la position des composants et le sens des éléments polarisés, comme une pile ou une diode. Cette démarche progressive est plus sûre et plus informative que de multiplier les essais au hasard.
Les indications qui suivent concernent uniquement les montages à basse tension prévus par le kit. Un enfant peut participer à l’observation et à la comparaison, avec la supervision d’un adulte. N’utilisez jamais une prise secteur pour alimenter un circuit de kit.
Si l’interrupteur du montage est accessible, placez‑le sur arrêt. Si le circuit n’en possède pas, retirez les piles ou débranchez le boîtier d’alimentation, en suivant les consignes du fabricant. Le but est d’éviter qu’un élément soit alimenté pendant que vous déplacez une connexion ou repositionnez une pièce.
Posez le montage sur une surface stable et sèche, loin de l’eau et des objets métalliques qui pourraient relier accidentellement deux contacts. Ne manipulez pas les fils avec des mains mouillées. Avant de commencer, regardez si une pièce est fendue, déformée ou anormalement chaude, ou si vous remarquez une odeur inhabituelle. Dans ce cas, cessez les essais et demandez à un adulte de consulter la notice du kit. Ne remettez pas le circuit sous tension pour « voir si ça repart ».
Avant de construire un circuit électrique avec un kit, identifiez les pièces utilisées et leur rôle dans l’expérience. La notice indique les piles autorisées, les composants nécessaires et les précautions propres au modèle. Gardez‑la à portée de main : le nom ou l’apparence d’une pièce ne suffit pas toujours à savoir comment elle doit être placée.
Un kit d’expériences de physique peut proposer des montages très différents. Pour suivre une activité consacrée aux branchements, choisissez un kit et un niveau adaptés aux consignes du fabricant, puis préparez uniquement les pièces demandées.
Assemblez des circuits en série ou en parallèle et observez l’action des ampoules, moteurs et interrupteurs.
Reliez des modules, testez lumière, son et vibration, puis imaginez des circuits sans soudure.

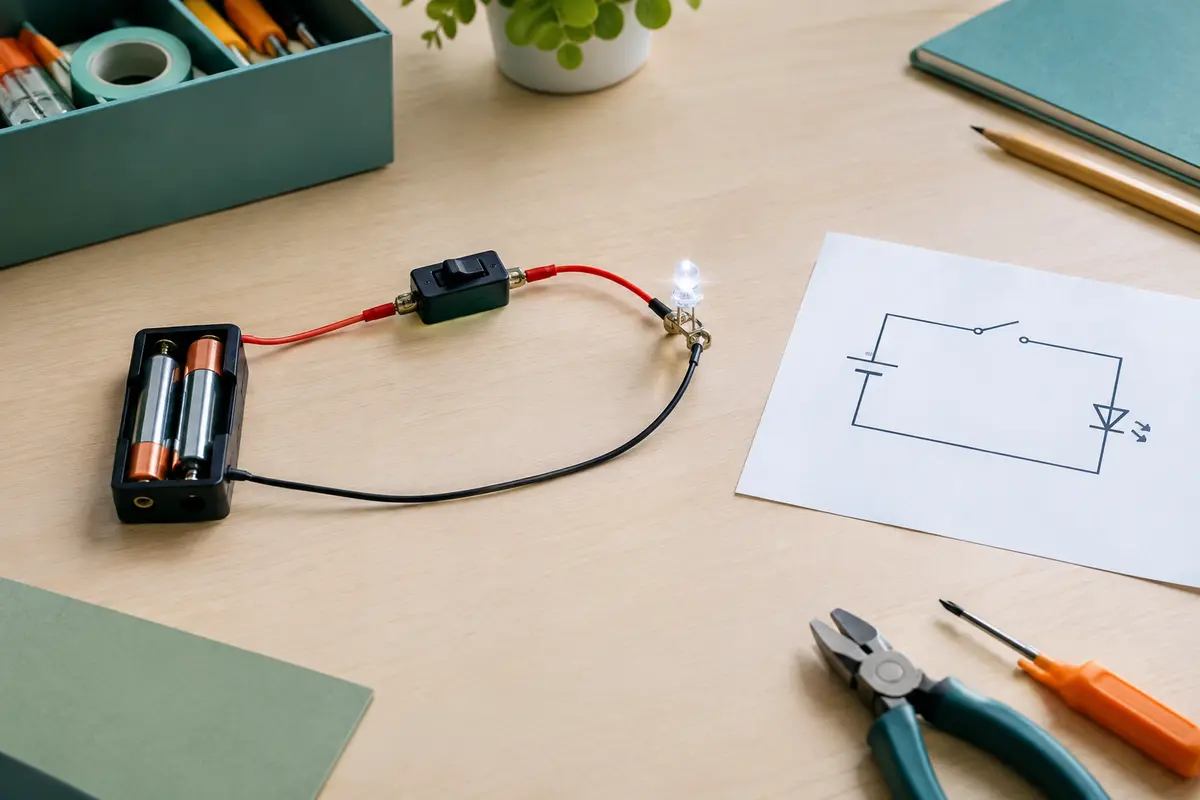

Pour lire le schéma d’un circuit électrique, ne cherchez pas à reproduire la disposition exacte des pièces sur la page. Un schéma représente surtout les relations entre les composants : il montre quels éléments sont reliés entre eux, mais pas forcément leur emplacement physique sur la table. Une ampoule dessinée en haut du schéma peut donc se trouver ailleurs dans le montage réel.
Repérez d’abord la source d’énergie, par exemple le boîtier de piles, puis suivez le tracé des fils jusqu’aux autres composants et au retour vers la source. Un circuit simple doit former le chemin prévu par le schéma. Si une liaison manque, le chemin peut rester ouvert et le composant ne fonctionne pas. Si le schéma montre plusieurs branches, vérifiez chacune d’elles séparément au lieu de supposer qu’un branchement ressemble à l’autre.
Comparez les repères figurant sur le dessin avec ceux des pièces : symbole, lettre, couleur ou numéro, uniquement lorsque la notice les utilise. Les couleurs des fils ne sont pas nécessairement un code universel ; suivez les indications du kit plutôt que votre intuition. De même, une ligne qui croise une autre sur un dessin ne signifie pas toujours que les deux conducteurs sont reliés. Regardez la convention employée dans la notice, par exemple la présence d’un point de jonction ou un autre signe explicatif.
Une méthode pratique consiste à placer un doigt ou la pointe d’un crayon sur le départ d’un trajet, puis à suivre le schéma liaison par liaison sans sauter d’étape. Sur une feuille, vous pouvez aussi cocher chaque connexion après l’avoir retrouvée dans le montage réel. Cette comparaison évite de se fier à la mémoire, surtout quand plusieurs fils se croisent ou que les composants sont proches les uns des autres.
Si le montage est en série ou en parallèle, la façon dont les éléments sont reliés a une importance particulière. Un changement de trajet peut modifier le fonctionnement attendu, même si toutes les pièces semblent présentes. Pour comprendre cette différence, consultez aussi notre article sur les circuits en série et en parallèle dans un kit d’électricité.
Pour vérifier les connexions d’un circuit électrique, commencez par les extrémités du parcours indiqué sur le schéma et avancez dans le même ordre. Regardez si chaque fil est inséré dans la borne prévue, si un connecteur est bien enclenché et si aucun fil ne s’est détaché quand le montage a été déplacé. Sur un circuit à contacts clipsés, vérifiez que les éléments sont posés sur les points de contact prévus, et non à cheval sur deux positions qui ne correspondent pas au schéma.
Un contact qui semble en place peut être mal engagé. Sans forcer, vérifiez que la pièce est correctement alignée et que sa fixation correspond aux instructions. Ne tordez pas une borne et ne tirez pas sur un fil par son câble si le kit prévoit une prise ou un clip à saisir. Un mouvement doux suffit pour confirmer qu’une connexion tient ; si elle résiste, n’insistez pas.
Examinez également les interrupteurs. Le schéma peut représenter le circuit interrupteur ouvert ou fermé, et l’expérience attend un état précis. Si la position de l’interrupteur n’est pas celle demandée, le circuit peut rester ouvert sans qu’il y ait une erreur de fil. Vérifiez aussi qu’un bouton-poussoir est bien maintenu lorsque la consigne demande une action momentanée, ou relâché lorsque c’est l’état attendu.
Une connexion oubliée est souvent plus facile à repérer en comparant le circuit pièce par pièce qu’en regardant l’ensemble. Pour éviter de créer une nouvelle erreur, ne débranchez pas tout d’un coup. Corrigez une seule liaison identifiée, puis confrontez de nouveau le montage au schéma, alimentation toujours coupée.
Certains composants fonctionnent quel que soit leur sens de branchement ; d’autres doivent être orientés correctement. La notice et le schéma doivent vous dire lesquels. Une pile possède des bornes positive et négative, souvent repérées par les signes + et −. Vérifiez que chaque extrémité correspond aux indications du porte-piles et du montage. N’inversez pas les piles pour essayer une solution au hasard.
Une diode électroluminescente, souvent appelée LED, est également polarisée : elle possède un sens de branchement. Si le kit fournit un repère sur la pièce, le schéma ou la notice, comparez‑le au montage. Ne vous fiez pas uniquement à la couleur ou à la forme du composant, qui peuvent varier selon les modèles. Une LED placée à l’envers peut ne pas s’allumer alors que les autres connexions sont correctes.
À l’inverse, certains composants passifs, comme une résistance ordinaire, n’ont généralement pas de sens de branchement. Il faut néanmoins vérifier que la valeur ou le type de pièce correspond à la liste de la notice, quand ces informations sont fournies. Ne remplacez pas une pièce par une autre qui semble similaire : des composants de forme proche peuvent avoir des rôles différents.
Pour les moteurs, les buzzers ou les autres éléments fournis, suivez les repères de polarité s’ils existent et respectez la position indiquée par le schéma. Ne démontez pas un composant pour vérifier son intérieur. Si un élément semble endommagé ou si vous ne savez pas distinguer ses bornes, demandez l’aide d’un adulte et consultez la notice plutôt que de tenter des branchements successifs.
Notez enfin qu’une pièce bien orientée ne garantit pas, à elle seule, le fonctionnement de tout le montage. La source d’énergie, l’état de l’interrupteur et la continuité des connexions doivent aussi correspondre au schéma. C’est pourquoi il est utile de contrôler les composants dans un ordre stable plutôt que de se concentrer uniquement sur l’ampoule ou la pièce qui ne réagit pas.
Si la première inspection ne révèle rien, reprenez le montage étape par étape au lieu de changer plusieurs éléments simultanément. Laissez l’alimentation coupée. Choisissez une extrémité du schéma, vérifiez la pièce correspondante, puis passez à la liaison suivante. À chaque étape, comparez la connexion réelle au dessin et à la consigne écrite. Cette progression permet de savoir ce qui a été contrôlé et de ne pas perdre le fil.
Quand tout correspond, remettez l’alimentation uniquement pour l’essai prévu par le kit, sous la supervision d’un adulte si nécessaire. Observez le résultat sans laisser le circuit fonctionner plus longtemps que ne le demande l’expérience. Si le comportement est toujours inattendu, coupez de nouveau l’alimentation et revenez au schéma. N’ajoutez pas de fil pour « compléter » un trajet sans vérifier que cette liaison y figure.
Évitez aussi de faire toucher directement les deux bornes d’une pile avec un fil, un objet métallique ou une autre pièce. Ce court-circuit ne constitue pas un test utile et peut échauffer la source d’énergie ou le conducteur. Un multimètre ne doit être utilisé que si la notice le prévoit et si un adulte sait s’en servir correctement ; il n’est pas nécessaire pour appliquer cette méthode de vérification visuelle.
Le symptôme donne une piste, mais ne permet pas toujours d’identifier immédiatement la cause. Une ampoule qui reste éteinte, par exemple, peut signaler un interrupteur ouvert, une connexion manquante, une pile mal placée ou un composant polarisé orienté à l’envers. Utilisez le tableau pour choisir quoi contrôler en premier, puis confirmez chaque point à l’aide de la notice et du schéma.
| Ce que vous observez | À vérifier, alimentation coupée | À éviter |
|---|---|---|
| Aucun élément ne réagit | Présence et sens des piles, connexion du boîtier, trajet complet des fils, état de l’interrupteur. | Ajouter un fil sans référence au schéma ou changer plusieurs pièces à la fois. |
| Une LED ne s’allume pas | Repères de polarité, contacts de la LED et emplacement prévu dans le circuit. | Retourner la pièce plusieurs fois sans consulter ses repères. |
| Une partie du montage fonctionne, une autre non | Branche concernée, contact de l’élément qui ne réagit pas et jonction partagée avec le reste du circuit. | Recommencer tout le montage avant d’avoir localisé la zone à vérifier. |
| Le résultat diffère de l’expérience décrite | Schéma choisi, type de composant utilisé, position des commandes et consigne exacte de l’activité. | Conclure qu’une pièce est défectueuse sur la seule base d’un résultat inattendu. |
| Un composant chauffe ou une odeur apparaît | Arrêt immédiat, retrait de l’alimentation par un adulte si cela peut se faire sans danger, puis examen de la notice. | Relancer le circuit ou toucher une pièce chaude. |
Ce tableau ne remplace pas les instructions du fabricant : il aide à organiser l’observation. Si le circuit présente un comportement inhabituel qui n’est pas décrit dans la notice, laissez‑le hors tension et demandez l’aide d’un adulte. Ne tentez pas de réparer un boîtier, une pile ou un composant endommagé.
La première erreur consiste à prendre le dessin pour une photographie du montage. Les pièces peuvent être disposées différemment sur le support, tant que les liaisons électriques correspondent au schéma. La deuxième est de se fier à la couleur des fils sans vérifier la convention du kit. La troisième est de confondre une pièce présente avec une pièce correctement reliée : un composant posé à proximité d’un contact n’est pas nécessairement connecté.
Évitez également de remplacer une pile ou un composant pour chaque tentative, sans avoir d’abord vérifié le montage. Vous ne sauriez plus quel changement a modifié le résultat. Une seule correction à la fois rend la recherche plus compréhensible et permet à l’enfant de relier une observation à une cause possible. Si une pièce doit être déplacée, notez ou montrez d’abord son emplacement d’origine, puis comparez la nouvelle disposition au schéma.
Enfin, n’improvisez pas avec une alimentation différente, des fils récupérés ou des éléments ajoutés. Les composants fournis sont destinés aux montages et aux consignes du kit ; une combinaison non prévue peut entraîner un échauffement ou endommager le matériel. Respectez les piles indiquées, l’âge recommandé et les consignes de supervision. Gardez les petites pièces hors de portée des jeunes enfants qui pourraient les porter à la bouche.
Arrêtez la vérification si une pile fuit, si un élément est cassé, si une odeur apparaît ou si un composant chauffe. Ne touchez pas une fuite de pile à mains nues : un adulte doit suivre les recommandations de sécurité du fabricant de la pile et du kit pour la mise à l’écart et le nettoyage éventuel. Si aucune erreur n’est visible malgré une comparaison attentive, ne forcez pas les contacts et ne poursuivez pas les essais. Mettez le montage de côté et demandez conseil à un adulte ou au fabricant du kit.
Une vérification réussie ne consiste pas seulement à faire fonctionner le circuit : elle aide à comprendre pourquoi le montage répond ou non. En suivant le schéma, en contrôlant chaque liaison et en respectant le sens des éléments concernés, vous transformez le dépannage en une étape d’observation. Pour une autre activité, gardez la même habitude : une comparaison précise avant toute modification vaut mieux qu’une succession de branchements au hasard.
Coupez l’alimentation, puis comparez le montage au schéma fourni. Contrôlez d’abord les piles, les connexions et la position de l’interrupteur avant de déplacer un composant.
Consultez les repères de polarité sur la pièce et les indications de la notice. Les piles et les LED, par exemple, ont un sens à respecter, mais les consignes varient selon les composants et les kits.
Non. Modifiez une seule connexion à la fois, et uniquement si le schéma montre qu’elle est incorrecte. Les essais au hasard peuvent créer une nouvelle erreur ou provoquer un court-circuit.
Arrêtez immédiatement l’expérience et ne touchez pas un élément chaud. Demandez à un adulte de suivre les consignes du fabricant et ne remettez pas le circuit sous tension avant d’avoir compris la cause.
Non, sauf indication explicite d’un dispositif conçu et approuvé par le fabricant, ce qui ne relève pas des montages à basse tension décrits ici. Utilisez uniquement la source d’alimentation prévue par le kit et ne branchez jamais directement le circuit sur le secteur.
