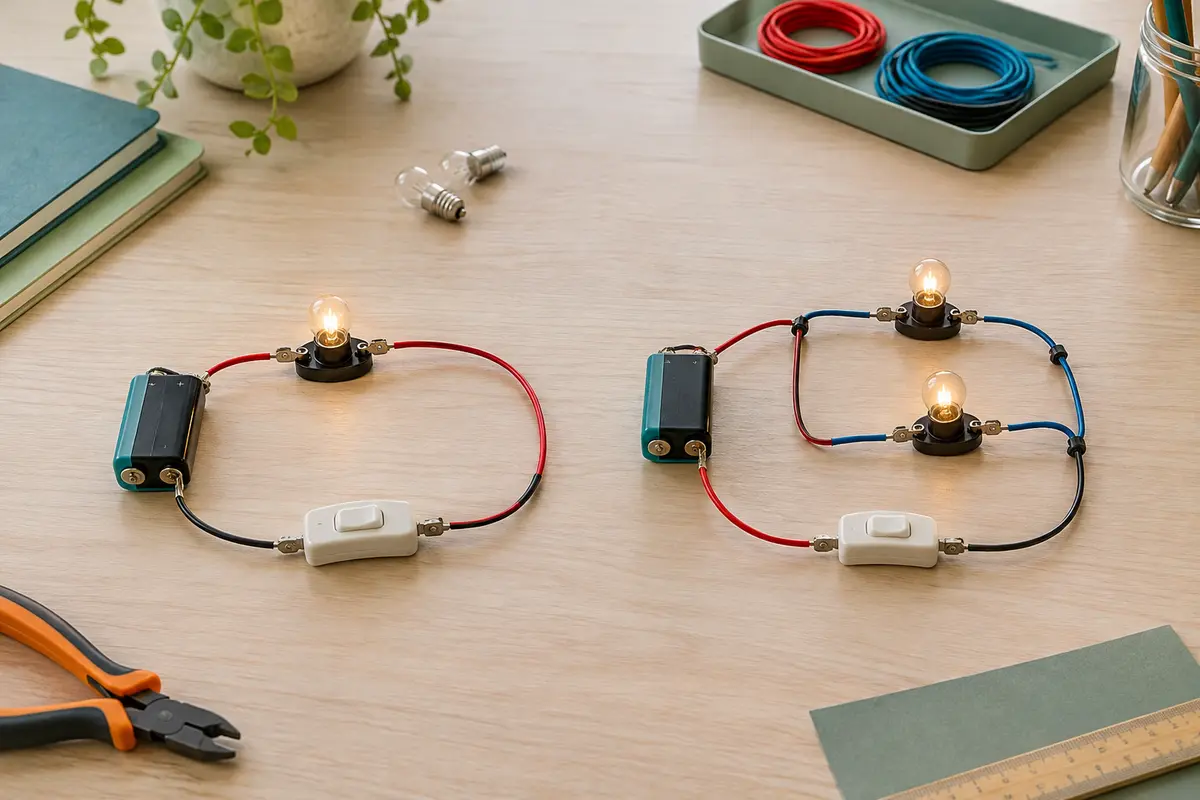

Dans un circuit en série, les composants se suivent sur un même trajet ; dans un circuit en parallèle, ils sont répartis sur plusieurs branches reliées aux mêmes bornes. Cette différence de connexion explique pourquoi le retrait d’une ampoule éteint généralement tout le montage en série, mais pas les autres branches en parallèle.
Pour distinguer un circuit en série et un circuit en parallèle, regardez d’abord les connexions, pas la forme du montage. En série, le courant dispose d’un seul chemin à parcourir ; en parallèle, plusieurs branches offrent des chemins distincts entre les mêmes points du circuit.
Cette organisation détermine ce que vous observerez si vous retirez une ampoule ou débranchez un composant. Elle ne dépend pas de la manière dont les fils sont disposés sur la table : un schéma représente les connexions électriques, pas nécessairement l’apparence réelle du montage.
Un circuit électrique forme un trajet fermé entre les bornes d’une source, par exemple une pile, en passant par un ou plusieurs composants. Si le trajet est interrompu, le courant ne circule plus dans la boucle concernée et le composant ne fonctionne pas. C’est pourquoi un fil mal branché ou un interrupteur ouvert peut suffire à éteindre une lampe.
Pour étudier les connexions, repérez les nœuds : ce sont les points où des fils ou des composants se rejoignent électriquement. Deux points reliés directement par un fil idéal appartiennent au même nœud, même si le fil fait un détour sur la table. À l’inverse, deux traits qui se croisent sur un dessin ne sont pas forcément connectés. Le schéma doit indiquer le raccordement, souvent par un point au croisement.
La distinction entre série et parallèle porte donc sur le nombre de chemins et les nœuds reliés, pas sur la distance entre les ampoules, la longueur des fils ou l’alignement des pièces. Deux montages qui semblent très différents physiquement peuvent avoir la même organisation électrique. Deux montages qui se ressemblent peuvent, eux, être reliés de façon différente.
Pour débuter, suivez le circuit depuis une borne de la pile, puis revenez à l’autre borne en traçant chaque branche. Cette méthode simple aide à comprendre un circuit en série et à ne pas confondre une disposition pratique avec un schéma électrique.
Dans un circuit en série, les composants sont raccordés les uns à la suite des autres dans une seule boucle. Le courant qui circule traverse successivement chaque élément. Avec une pile et deux ampoules, par exemple, le trajet passe par la première ampoule, puis par la seconde, avant de revenir à la pile. Il n’existe pas de branche alternative pour contourner l’une d’elles.
Dans un modèle simple, l’intensité du courant est la même à chaque endroit de cette boucle. En revanche, la tension fournie par la pile se répartit entre les composants selon leurs caractéristiques. Avec des ampoules identiques et une pile adaptée, elles peuvent éclairer de façon comparable, mais il ne faut pas conclure que toute ampoule montée en série aura toujours la même luminosité. Le type de composant, la tension nominale et la source comptent également.
Le test le plus parlant consiste à ouvrir la boucle. Si vous dévissez une ampoule conçue pour le montage, retirez un composant ou débranchez un fil, le trajet est interrompu. Comme il n’y a qu’un chemin, le courant ne peut plus atteindre les autres composants : les ampoules du circuit s’éteignent normalement toutes.
Ce montage est utile pour observer une chaîne de composants et repérer l’effet d’une coupure. Il montre aussi pourquoi un mauvais contact sur un seul raccord peut empêcher l’ensemble de fonctionner. En revanche, il ne faut pas déduire la luminosité d’une ampoule uniquement du nombre d’éléments : le résultat dépend des caractéristiques électriques du kit.
Dans un circuit en parallèle, les composants sont répartis sur des branches distinctes. Chaque branche est raccordée aux mêmes deux nœuds, généralement les deux points reliés aux bornes de la source. Le courant peut alors se partager entre les branches, puis se rejoindre. Avec deux ampoules, chacune possède son propre trajet entre ces nœuds.
Dans un circuit parallèle simple, chaque branche reçoit la même tension que la source, si les fils et les connexions sont idéaux. Le courant total fourni par la pile correspond à la somme des courants qui passent dans les différentes branches. Le partage ne signifie pas que le courant se répartit toujours à parts égales : il dépend des composants présents dans chaque branche.
Si vous retirez une ampoule d’une branche, vous ouvrez cette branche, mais les autres conservent leur trajet fermé. Les ampoules encore reliées correctement à la pile peuvent donc rester allumées. C’est le résultat le plus facile à comparer avec un montage en série. Il suppose toutefois que vous retirez bien un composant d’une seule branche et que vous ne débranchez pas un fil commun à toutes les branches.
Les installations domestiques sont conçues pour alimenter plusieurs appareils en parallèle, afin que l’arrêt d’un appareil n’éteigne pas tous les autres. Un kit de débutant permet d’en observer le principe à très basse tension. Il ne reproduit pas pour autant tous les détails d’une installation réelle, qui comporte des protections et répond à des règles spécifiques.
Le tableau résume les propriétés des deux montages les plus simples. Il concerne des circuits correctement assemblés avec une source adaptée et des composants compatibles. Il ne remplace pas le schéma propre à votre kit, qui peut inclure un interrupteur, une diode ou un autre élément.
| Point comparé | Circuit en série | Circuit en parallèle |
|---|---|---|
| Organisation | Composants les uns à la suite des autres | Composants placés sur des branches distinctes |
| Chemins possibles | Un seul chemin fermé pour le courant | Plusieurs chemins entre les mêmes nœuds |
| Effet du retrait d’une ampoule | La boucle s’ouvre, les autres s’éteignent normalement | La branche concernée s’ouvre, les autres peuvent rester allumées |
| Tension | Elle se répartit entre les composants | Chaque branche reçoit la tension de la source dans le modèle simple |
| Courant | Identique en tout point de la boucle | Il se répartit entre les branches et se rejoint ensuite |
La comparaison la plus accessible au début est celle du retrait d’une ampoule. Les notions de tension et d’intensité viennent ensuite : elles décrivent des aspects différents du fonctionnement et ne se déduisent pas seulement de l’apparence du montage. Pour progresser, vous pouvez consulter la rubrique des expériences et kits de physique, puis choisir une activité adaptée à votre niveau.
Avant l’essai, faites une prédiction : « Si je retire cette ampoule, que va‑t‑il arriver aux autres ? » Notez la réponse, puis observez le résultat. Le fait de formuler une hypothèse rend la comparaison plus utile qu’un simple assemblage, et un dessin rapide permet de garder une trace du circuit testé.
En série, le retrait d’une ampoule interrompt le trajet commun : aucune des ampoules de cette boucle ne devrait rester allumée. En parallèle, retirer une ampoule coupe sa propre branche. Les autres peuvent continuer à fonctionner si leurs connexions aux deux nœuds communs sont intactes.
Attention à ce que signifie « retirer un élément ». Si vous débranchez par mégarde un fil situé entre la pile et le point où les branches se séparent, vous pouvez interrompre l’alimentation de toutes les branches. Le résultat ne prouve alors pas que le montage était en série : c’est l’emplacement de la coupure qui compte. Dessinez les connexions ou suivez les fils avant de conclure.
Si l’observation ne correspond pas à la prédiction, ne forcez pas les pièces et ne multipliez pas les essais au hasard. Vérifiez le schéma, l’état des contacts et le sens des composants polarisés, comme certaines diodes électroluminescentes. Un guide pas à pas pour repérer une erreur de branchement dans un circuit peut aider à distinguer une mauvaise connexion d’un effet attendu du montage.
Sur une planche d’expériences, des fils peuvent se croiser, faire une boucle ou passer derrière un support. Cela ne change pas automatiquement la structure électrique. Deux fils qui se croisent sans contact ne sont pas reliés ; deux fils joints par un connecteur le sont, même si le point de raccordement est éloigné des ampoules. Le support sert à maintenir les éléments, alors que le schéma montre leurs relations électriques.
Pour classer un montage, cherchez les points communs plutôt que les formes. Dans un montage en série, chaque composant possède une entrée et une sortie intégrées dans une boucle unique, sans embranchement entre eux. En parallèle, repérez les deux nœuds où les branches se séparent puis se rejoignent. Si le montage est plus complexe, retracez chaque trajet en suivant les fils plutôt qu’en supposant qu’un croisement constitue une jonction.
Les kits ne présentent pas tous les composants de la même façon. Certains utilisent des fils, d’autres des supports ou des modules qui s’emboîtent. L’apparence peut être différente, mais le principe reste le même : ce sont les connexions entre les bornes qui définissent le circuit. Pour choisir un ensemble d’activités, regardez notamment les schémas fournis, les composants inclus, les consignes d’âge et le niveau d’accompagnement demandé.
Assemblez des circuits en série ou en parallèle et observez l’action des ampoules, moteurs et interrupteurs.
Reliez des modules, testez lumière, son et vibration, puis imaginez des circuits sans soudure.
Pour une première comparaison, privilégiez un montage simple avec une source basse tension, un interrupteur et des ampoules compatibles. Construisez d’abord la boucle en série, puis modifiez uniquement les connexions nécessaires pour créer deux branches parallèles. Changer un élément à la fois aide à relier une cause à une observation. Si vous modifiez plusieurs fils et composants simultanément, il devient plus difficile de savoir ce qui a produit le résultat.
Quelques erreurs fréquentes peuvent brouiller l’expérience :
Respectez la notice du kit et utilisez seulement la source prévue. Coupez l’alimentation avant de déplacer des fils, de retirer une ampoule ou de refaire une connexion. Ne reliez jamais directement les deux bornes de la pile avec un fil : ce court-circuit peut provoquer un échauffement et endommager la source. N’utilisez pas une prise secteur pour reproduire ces expériences. Avec un enfant, un adulte doit vérifier le montage et superviser les manipulations.
Si une diode est fournie, elle peut ne fonctionner que lorsqu’elle est raccordée dans le bon sens. Certains composants nécessitent aussi une résistance adaptée. Suivez les schémas du fabricant au lieu d’essayer des branchements inconnus. Si une pile, un fil ou un composant chauffe, débranchez immédiatement la source et interrompez l’activité avant toute vérification.
Une fois la distinction acquise, répétez l’essai en dessinant le schéma avant et après le retrait d’un composant. Vous pourrez alors expliquer le résultat avec deux questions précises : combien de chemins restent fermés, et quels composants sont encore reliés aux deux bornes de la source ? Cette démarche permet de comprendre un circuit en parallèle aussi sûrement qu’un circuit en série, sans se laisser tromper par la forme du montage.
Suivez les connexions et repérez les nœuds. En série, les composants se trouvent sur un seul trajet ; en parallèle, plusieurs branches relient les mêmes deux nœuds.
Le retrait ouvre normalement la boucle unique. Le courant ne peut alors plus circuler dans les autres composants de cette boucle, qui s’éteignent.
Chaque ampoule dispose de sa propre branche entre les deux nœuds communs. Si une branche est ouverte, les autres peuvent conserver un trajet fermé vers la source.
Pas nécessairement. Sur un schéma, un croisement sans indication de jonction peut représenter deux fils qui ne se touchent pas ; vérifiez les conventions du dessin et les connexions réelles.
Non. Utilisez uniquement la source basse tension prévue par le kit et respectez sa notice. Ne connectez jamais un montage expérimental à une prise secteur.
